Diseño de Anclajes Activos y Pasivos en Terrenos Salinos de Antofagasta

Juntos resolvemos los desafíos del mañana.

CONOCER MÁS →

En Antofagasta, muchos de los problemas en excavaciones profundas no vienen de la resistencia del suelo, sino de la agresividad química del entorno. La niebla salina y los nitratos del desierto atacan el acero de los tendones años antes de lo que indican los manuales clásicos. Por eso, cuando diseñamos un sistema de anclajes, la doble protección anticorrosiva deja de ser una opción para volverse la regla básica. Hemos visto cómo un anclaje mal protegido en la costanera pierde capacidad en menos de cinco años. La geología local, con costras de sales y roca intrusiva altamente fracturada, obliga a combinar la estabilidad de taludes con sistemas de contención flexibles, especialmente en proyectos cercanos al borde costero sur de la ciudad.

El verdadero enemigo de un anclaje en el norte chileno no es la carga de tracción, sino la corrosión galvánica que se acelera con la brisa marina y los suelos salitrosos.

Metodología y alcance

Imaginemos una excavación para un estacionamiento subterráneo en el sector centro-sur de Antofagasta, justo sobre la terraza costera. Apenas se retira la capa superficial de caliche, aparece una roca diorítica muy diaclasada que alterna con lentes de suelo fino. Ese contraste hace que los bulbos de anclaje se comporten de manera errática si no se inyectan con control de presión. En ese tipo de obra, aplicamos un diseño que distingue entre anclajes pasivos para la contención general y activos pretensados en las esquinas, donde la deformación debe ser casi nula. La clave está en la lechada de inyección: ajustamos la relación agua/cemento y usamos aditivos anti-retracción porque el ambiente seco de la Región de Antofagasta deshidrata la mezcla en minutos si no se toman precauciones. Complementamos el diseño geotécnico con ensayos de licuefacción cuando el nivel freático aparece más alto de lo esperado, algo que sucede en zonas cercanas a las quebradas activas durante eventos aluvionales.
Diseño de Anclajes Activos y Pasivos en Terrenos Salinos de Antofagasta

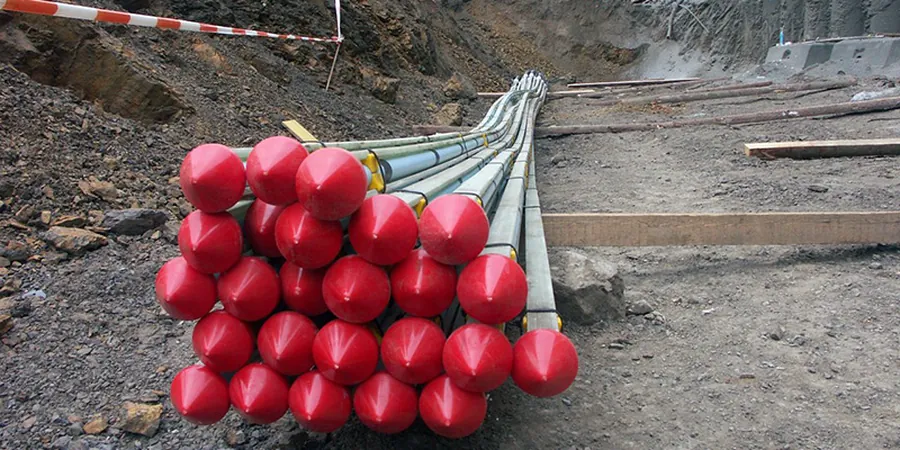

Imagen técnica de referencia — Antofagasta

Particularidades de la zona

Con 32.1°C de máxima histórica registrada en enero en la estación Cerro Moreno y una humedad relativa que puede superar el 80% en la madrugada costera, los ciclos de condensación y secado aceleran la corrosión de las cabezas de anclaje. El riesgo no está solo en la falla por tracción del tendón, sino en la pérdida de confinamiento del bulbo por lixiviación de sales. La NCh 3171 establece exigencias para la protección de estructuras de acero en contacto con suelos agresivos, pero en Antofagasta la combinación de sulfatos y cloruros exige ir más allá: usamos vainas corrugadas con doble sello y sistemas de inyección repetitiva post-inyección para asegurar la estanqueidad. Ignorar la microzonificación sísmica local, donde el suelo tipo C según la clasificación del DS 61 puede amplificar las demandas durante un evento subductivo, introduce un factor de incertidumbre inaceptable en la estabilidad de las pantallas ancladas.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: [email protected]

Valores típicos

ParámetroValor típico
Carga de trabajo típica en roca (activo)400 kN a 1,000 kN
Longitud de bulbo en suelo granular cementado4.0 m a 8.0 m
Factor de seguridad mínimo (temporal)1.50 (según FHWA)
Presión de inyección (IR/IGU)< 1.0 MPa (suelo) / 1.5-3.0 MPa (roca)
Categoría de corrosión ambientalAlta (Clase III, EN 1537)
Diámetro de perforación habitual100 mm a 150 mm
Tipo de acero recomendadoDywidag GEWI Plus o similar con protección DB

Servicios complementarios

01

Anclajes Activos Pretensados para Excavaciones

Diseñamos sistemas de entibación con anclajes post-tensados de barra o cable, verificando la transferencia de carga al terreno mediante pruebas de arrancamiento (pull-out test) conforme a la metodología de la FHWA. Incorporamos la medición de pérdidas por relajación del acero y fluencia del bulbo en suelos con presencia de sales.

02

Sistemas Pasivos de Refuerzo en Taludes Costeros

Para la estabilización de taludes en los sectores altos de la ciudad, ejecutamos diseños con barras autoperforantes y lechada de alta durabilidad. El análisis considera la sismicidad local (NCh 433) y la interacción suelo-estructura en macizos rocosos fracturados típicos del batolito costero.

Normativa técnica vigente

NCh 3171: Diseño y construcción de anclajes inyectados en suelo y roca, EN 1537:2013 Execution of special geotechnical work - Ground anchors, Manual FHWA-NHI-05-039: Micropile Design and Construction

Dudas habituales

¿Qué tipo de protección anticorrosiva es obligatoria para anclajes permanentes en el borde costero de Antofagasta?

El rango referencial para este servicio en Antofagasta es $477.000 - $1.710.000. El precio final depende del alcance y volumen del proyecto.

¿Qué rango de inversión se maneja para el diseño de un sistema de anclajes en la zona norte?

El costo de los trabajos de diseño, ensayos de verificación y especificaciones técnicas para un proyecto de anclajes en Antofagasta suele oscilar entre $477.000 y $1.710.000, dependiendo de la complejidad del perfil geotécnico y la cantidad de líneas de anclaje a verificar. Este valor no incluye la ejecución material de las perforaciones ni el suministro del acero.

¿Cómo afectan los eventos aluvionales de las quebradas al diseño de los anclajes?

Las quebradas secas de Antofagasta pueden activarse con lluvias altiplánicas, generando flujos de barro que erosionan la superficie del terreno cerca de las pantallas ancladas. En estos casos, el diseño debe contemplar una sobre-excavación y la protección de las cabezas de anclaje con muros de pie o recubrimientos que eviten la socavación. También se verifica la estabilidad del bulbo bajo condiciones de saturación súbita del suelo granular.
